Характеристики товара
  • Соотношение сторон дисплея: 4:3
  • Особенности: Порт USB,Сенсорный экран
  • Размер модели: 4inch RPi LCD (A)
  • Производитель: Waveshare
  • Тип панели: IPS
  • Статус продукта: На складе
  • Designed for: All models of Raspberry pi
  • Resolution: 320*480 (Pixel)
  • LCD Type: TFT
  • LCD Interface: SPI
  • Touch Screen Type: Resistive
  • Touch Screen Controller: XPT2046
  • Colors: 65536
  • Aspect Ratio: 8:5
  • Touch Panel Interface: I/O
  • Dimension: 95mm x 61mm
Описание товара

5 шт./лотRaspberry Pi Модуль ЖК-Дисплей 4 дюйма 320*480 TFT Резистивный Сенсорный Экран SPI Интерфейс для Любой Версии из Rapsberry pi

4 дюймов TFT LCD Сенсорный Экран Предназначен для Raspberry Pi

особенности

  • предназначен для Raspberry Pi, an ideal alternative solution for HDMI монитор
  • поддерживает любой пересмотр Raspberry Pi (непосредственно замены)
  • драйверов, поставляемых (работает с вашим собственным Raspbian/Ubuntu непосредственно)
  • IPS технологии, high качество и совершенное отображение с очень широким углом обзора
  • 320 × разрешение 480
  • удобный Мужчин-Машинный интерфейс для Raspberry Pi, в сочетании с портативного устройства, DIY в любом месте в любое время
  • поддерживает Raspbian системы, позволяет вашей системе, чтобы:
    • возьмите фотографии, касаясь (до 17 режимов камеры)
    • поддержка виртуальной клавиатуры (система взаимодействия без клавиатура/мышь)

основные Параметры

Тип ЖК-ДИСПЛЕЯTFT
ЖК-ИнтерфейсSPI
Тип сенсорного Экранарезистивный
сенсорный Экран КонтроллераXPT2046
цвета65536
подсветкаLED
разрешение320*480 (Пикселей)
Соотношение сторон8:5
Потребляемая мощностьTBD
подсветка ТокTBD
рабочая Температура (По Цельсию)TBD

фотографии

интерфейс

PIN NO.СИМВОЛОПИСАНИЕ
1, 173.3 Вмощность положительный (3.3 В потребляемая мощность)
2, 45 Вмощность положительный (5 В потребляемая мощность)
3, 5, 7, 8, 10, 12, 13, 15, 16NCNC
6, 9, 14, 20, 25ЗЕМЛЯземлю
11TP_IRQсенсорная Панель прерывания, низкий уровень в то время как Сенсорная Панель обнаруживает трогательное
18LCD_RSинструкция/Регистр Данных выбор
19LCD_SI/TP_SIввод данных SPI ЖК/Сенсорной Панели
21TP_SOSPI выход данных Сенсорная Панель
22RSTсброс
23LCD_SCK/TP_SCKSPI часы LCD/Сенсорная Панель
24LCD_CSЖК-чип выбор, низкоактивные
26TP_CSсенсорная Панель чип выбор, низкоактивные

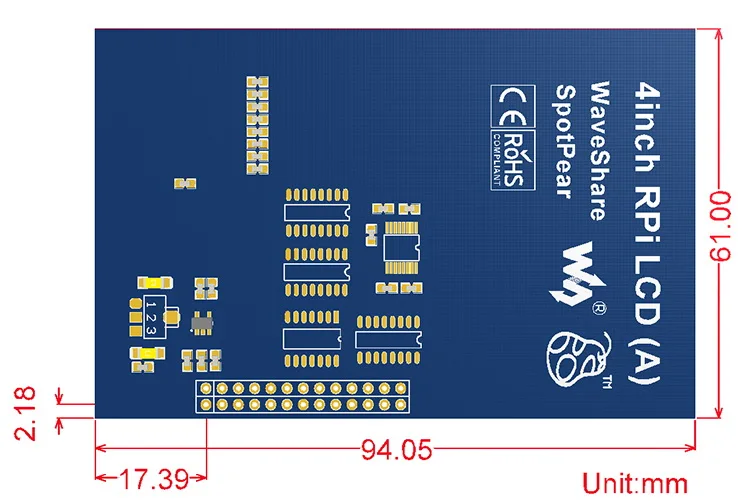

внешние Размеры

4inch-RPi-LCD-A-dimension

загрузки

ресурсов:изображения, схема, размер, программное обеспечение, и т. д.
скачать:waveshare.com/wiki/4inch_RPi_LCD_ (А)

FAQ

почему ЖК безразлично \\ ' т работать с моим Raspbian?
использовать ЖК-ДИСПЛЕЙ с Raspberry Pi официальные изображения, водитель должен быть установлен в первую очередь. пожалуйста, обратитесь к руководству пользователя.
тем не менее, для первого тестирования, вы можете использовать наши условия изображения непосредственно.
почему ЖК-прежнему безразлично \\ ' т работать с Waveshare предоставлены изображения?
убедитесь, что подключение оборудования правильно и соединяет хорошо.
убедитесь, что изображение в TF карта сжигается правильно.
PWR будет продолжать и закон будет мигать, когда Raspberry Pi запускается успешно, в случае, если оба из двух Светодиодов держать на, вполне возможно, что образ был сожжен неправильно ИЛИ TF карта была в плохой контакт.
какой источник питания следует использовать?
настоятельно рекомендуется использовать автономные 5 В/2A адаптер питания, потому что PC \\ ' ы USB порт, возможно, не достаточно энергии, чтобы поддержать Pi и LCD.

для получения дополнительной информации, пожалуйста, проверьте вики-страницы.

по Борьбе С Пиратством

примечание: Этот продукт защищен патентом, кто-то делает копии/плей-офф ДОЛЖНЫ быть привлечены к ответственности в соответствии с законом.

с момента первого поколения Raspberry Pi выпущен, Waveshare работает на проектирование, развивающихся, и производить различные фантастические сенсорный Жк для Pi. к сожалению, есть довольно много пиратских/стук-офф продуктов на рынке. они ' повторно обычно некоторые плохие копии наших ранних аппаратные модификации, и поставляется с нет поддержки.

чтобы не стать жертвой пиратской продукции пожалуйста, обратите внимание на следующие характеристики при покупке:


(нажмите для увеличения)

Руководство По выбору

Номер деталиразрешениеЖК-Интерфейссенсорная Панель Интерфейсадля использования сразмеры (мм)сенсорный Тип Панеликак вы себя чувствуетехарактеристика
2.8 inch RPi ЖК (А)320x240I/OI/Oп. и.как Пи 3Bрезистивныйнизкая стоимость
3.2 inch RPi LCD (B)320x240I/OI/Oп. и.как Пи 3Bрезистивныйнизкая стоимость
3.5 inch RPi ЖК (А)320x480I/OI/Oп. и.как Пи 3Bрезистивныйэкономически эффективным
3.5 inch RPi LCD (B)320x480I/OI/Oп. и.как Пи 3BрезистивныйIPS экран
4 inch RPi ЖК (А)320x480I/OI/Oп. и.94 × 61резистивныйIPS экран
4 hdmi-дюймовый ЖК-800 × 480HDMII/Oп. и.99 × 58резистивныйIPS экран
4.3 hdmi-дюймовый ЖК-480 × 272HDMII/Oп. и.106 × 68резистивныйэкономически эффективным
5 hdmi-дюймовый ЖК-800x480HDMII/Oп. и.121x78резистивныйнизкая стоимость
5 hdmi-дюймовый ЖК-ДИСПЛЕЙ (B)800x480HDMIUSBне только Пи121x76резистивныйподдерживает различные системы
7 hdmi-дюймовый ЖК-1024 × 600HDMII/Oп. и.165 × 107резистивныйнизкая стоимость
7 hdmi-дюймовый ЖК-ДИСПЛЕЙ (B)800x480HDMIUSBне только Пи165x107емкостныйподдерживает различные системы
7 hdmi-дюймовый ЖК-(C)1024x600HDMIUSBне только Пи165x107емкостныйIPS экран, поддерживает различные системы
10.1 hdmi-дюймовый ЖК-1024 × 600HDMII/Oп. и.235 × 144резистивныйэкономически эффективным
10.1 hdmi-дюймовый ЖК-(H)1024x600HDMIUSBне только Пи257x162емкостныйподдерживает различные системы
10.1 hdmi-дюймовый ЖК-ДИСПЛЕЙ (B)1280x800HDMIUSBне только Пи274 × 187емкостныйIPS экран, поддерживает
Упаковка
  • Единица измерения: lot (5 шт./lot)
  • Вес посылки: 0.54kg (1.19lb.)
  • Размер посылки: 20cm x 18cm x 10cm (7.87in x 7.09in x 3.94in)
