Характеристики товара
Описание товара

CGA, EGA, MDA, RGB, RGBSOG, RBGHV, RGBS, YUV и VGA преобразователь



Все еще ищете для дорогие Fanuc монитор для более чем тысячи долларов? Или некоторых руку используется для более $600.

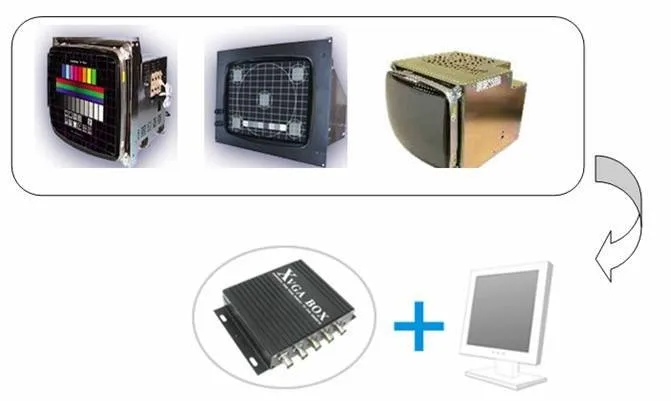

Теперь это просто простое решение заменить Fanuc жк-монитор,

Вам просто нужно, чтобы это 1xVGA, И затем получить новый ЖК-монитор, Это только стоить менее чем в $400 для всей системы. Разве это не здорово? Вы получили новый монитор с дешевле цена!! И также ЖК-Потребляет меньше!!






Это устройство используется в основном для промышленного использования, Если у вас есть Промышленные устройства с лет монитор, Но монитор уже нарушена, То, что это лучший способ, чтобы получить Промышленные устройства работать? Заменить Новая система?
Нет!! Промышленный стоимость устройства тысячи долларов, по крайней мере, Вам просто необходимо приобрести этот и затем подключите ЖК-или VGA устройства, , Проблема была бы решена! ! С только 2 СТО и немного больше долларов!!




D Администратора о Писание

8219-cga, ega, mda, rgb, rgbsog, rbghv, rgbs, YPbPr X-VGA pcb/конвертер.

Широко используется в Siemens SIMATIC S5 6AV1242-0AB10 RGB монитор отремонтировать или заменить, замена CGA монитор, монитор EGA замены, монохромного монитора MDA заменой, ЧПУ MITSUBISHI замена мониторов, Siemens Industrial замена мониторов, Num 760 замена монитора и др.

На основе GBS 8218 (1xRGB коробка), Недавно выпущенный 1xVGA коробка (RGB, MDA, CGA, EGA конвертер VGA) Был запущен инновационный Промышленная видео конвертер, GBS 8219 видео конвертер промышленного полностью автоматизирована работа, Быть может конвертировать все RGBHV, RGBS, RGB, MDA, CGA, EGA сигнал VGA сигнала, И широко для различных видов fhkd, Таких как цифровое управление инструмент, DCS, Впрыска литьевой машины, Аналитических приборов, Специализированная дисплей навигации и импорт производственной линии, Armamentarium, Специализированная дисплей аэропорта, Дороги и финансовых, Специальные Размер дисплея, Специализированная дисплей импортных PSP, Боулинг и другие удобства для отдыха, И др.


Технические характеристики











Вход

Сигналов

Mda/cga/ega/rgb/rgbsog/rgbs/rgbhv/ypbpr

Интерфейс

5BNC, 9 контактный, 3 контактный, 6 контактный, 7 контактный, 14 контактный, 20 контактный, 24 контактный, 25 контактный…

Горизонтальная частота (h)



12 кГц 40 кГц автоматически распознаются





Параметр

Аналоговый : 0.5-1.0/ttl : 3-5 В

75 ом/750 Ом

Сканирования: прогрессивная/чересстрочная



Выход

Поддерживает

D-15pin стандартный vga/svga , Разрешение: 800*600/60 Гц, 640*480/60 Гц

Интерфейс

D-SUB 15 Стандартный 15-контактный VGA порт

Мощность

DC 12 В 1.0a/потребляемая мощность-2.0 Вт Максимальная





Особенности

(1) YPbPr = YUV

(2) Входная Частота горизонтальной 12 кГц 40 кГц автоматически распознаются.

(3) Поддержка RGB и YPbPr

(4) поддерживает чересстрочную развертку и построчного сканирования.

(5) Поддержка вертикального разрешения от line200 на линии 600 автоматически распознаются.

(6) Поддержка переменной Горизонтальное разрешение автоматически распознаются ?

(7) Поддержка RGBHV (отдельная синхронизация), RGBS (композитный), автоматически распознаются

(8) Выходное разрешение: 800*600/60 Гц стандарта VGA или пользовательские разрешения.




Руководство пользователя

Изображение соединения:

* Примечание: 9 контактный и BNC вход сигнала, вы можете выбрать один из них.



Быструю ссылку для 8219 интерфейс: определение для i/o интерфейс





Пункт

Spec.

Примечания

V

Для подключения V интерфейс устройства ввода

Входной канал ?

H/cs

Для подключения H (cs) интерфейс устройства ввода

R/pr

Красный сигнал вход/pr сигнала вход

G/y

Зеленый сигнал вход/ypbpr-y входного сигнала

B/pb

Синий Сигнал вход/ypbpr-pb входного сигнала

Запустить

Кроссовки индикатор состояния



Видео в

Для подключения 9-контактный интерфейс устройства ввода

Входной канал ?

Vga-выход

Standardsub-15p женщин VGA интерфейс

VGA выход

Меню

Использовать для adjustscreen/программирование



DC12

Мощность inputDC12V, 1A







9 9-контактный D-SUB справка: Определение входного канала II





Контактный

Inputsignal

P1 (gnd)

Подключение к земле

P2 (gnd)

Подключение к земле

P3 (r)

Подключите R (ed) интерфейс устройства ввода

P4 (g)

Подключите G (reen) интерфейс устройства ввода

P5 (b)

Подключить B (lue) интерфейс устройства ввода

P6

Undefined (null)

P7

Undefined (null)

P8 (h)

Подключите H (cs) интерфейс устройства ввода

P9 (v)

Подключите V интерфейс устройства ввода





Приложение для данного преобразователя: определение входного канала я



BNC

Входной сигнал

Pb, y, Pr

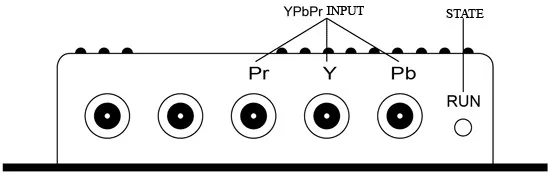

YPbPr входного сигнала (Справа изображения) Интерфейс: Три BNC слот, Подключен к соответствующей Pb, Y, Pr Интерфейс, Затем Y монохромный порт.

Рисунок 4.2 аналоговый 3BNC (ypbpr) вход.

R, g, B

RGB SOG входного сигнала (Справа изображения) Интерфейс: Три BNC слот, Подключен к соответствующие R, G, B слот, Затем G монохромный порт.

Рисунок 4.3 аналоговый 3BNC (rgb sog) вход.

R, g, b, S

RGBS CS композитный (Справа изображения) Интерфейсы: 4 BNC слот, Подключен к соответствующие R, G, B, S I, Монохромный затем G, S I



Рисунок 4.4 аналоговый 4BNC (rgbs cs) вход.

R, g, b, h, V

RGBHV Отдельная синхронизация (Справа изображения) Интерфейс: 5 BNC порт, Подключен к соответствующие R, G, B, H, V I, Монохромный затем G, H, V I



Рисунок 4.5 аналоговый 5BNC (rgbhv) вход.





Операции меню:





(1) h_position: перемещает позицию область отображения на экране.

(2) ширина: регулировать ширина меню

(3) v_position: перемещает позицию область отображения на экране по вертикали.

(4) проектор одновременно переворачивает: отрегулируйте высоту меню.

(5) фаза: настройки фазы меню.

(6) стиль: сигнал стиль, RGB () аналоговый RGB (d) цифровые ттл, yuv?

(7) синхронизации: Сигнал режим синхронизации: отдельные (hv), композитный (s), sog, соя. автоматический

Признание видео вход синхронизации, или видео вход синхронизации

(8) сопротивление: 75 Ом или 750 ом.

(9) сканирование: чересстрочной или прогрессивный.

(10) и сохранить: сохранить и выйти.

(11) автоматически сохранить и выйти: 15 секунд, не нажмите любую клавишу, меню

Автоматически сохранить и выйти. (нет входного сигнала, Экранное меню отображаются)

(12) 8219 меню: 8219 питание, нажмите и удерживайте кнопки меню

Одновременно до 8219 заранее отображения меню, около 5 до 8 секунд.

(13) восстановить заводские настройки для 8219: 8219 питание, нажмите и удерживайте

Меню кнопки одновременно до 8219 мощность, около 3 до 5 секунд.



Кнопки управления:

Пункт

Spec.

Меню

Нажмите войти в OSD меню-нажмите на него один раз, чтобы выбрать и нажмите снова для выхода из ток линии

  +

Нажмите на нее, чтобы переместить курсор вверх-щелкните его, чтобы добавить значение

  -

Нажмите на нее, чтобы переместите курсор вниз щелкните его, чтобы вычесть значение




С помощью экрана меню настройки

(Osd: на экране дисплея)



Шаг 1

Подключен к сигналу, Не отображать или отображать цвет не является правильным, Настроить сигнал стиль (RGB () Аналоговый/RGB (D) Цифровые ТТЛ/YUV).

Шаг 2

8219 может автоматически идентифицировать сигнал синхронизации, если дисплей искажения, которые необходимо вручную отрегулировать сигнал синхронизации (отдельные (hv), композитный (s)/sog, соя).

Шаг 3

Если экран показывает вытянутые, И переполнения к нижней части экрана, Выбрать режим сканирования регулировать: Прогрессивный; Или Экран Дисплей еще только половина монитора, Выбрать режим сканирования для регулировки: С чересстрочной разверткой.

Шаг 4

Горизонтальная положение, Размер по горизонтали, Вертикальном положении, Вертикальный размер элемента, Настроить монитор для правильного отображения.

Шаг 5

Входной импеданс: выберите правильный Входной импеданс.

Шаг 6

Регулировка фазы до дисплея ясно.

Шаг 7

Сохранить и выйти


Модернизация замена ЧПУ для старых элт-монитора следующим образом: Сменные Список





Fanuc

A 61L-0001-0072

A61L-0001-0074

A61L-0001-0076

A61L-0001-0077

A61L-0001-0078

A61L-0001-0079

A61L-0001-0086

A61L-0001-0087

A61L-0001-0090

A61L-0001-0092

A61L-0001-0093

A61L-0001-0094

A61L-0001-0095

A 61L -0001-0096

Mitsubishi

C-3240LP

C3470

C-5470NS

CDT14111B

CDT14148B

MDT1283B -2а

MDT1216

MDT947

MDT947B

MDT947B -1a

MDT947B-2B

MDT962B -1a

Siemens

6FC3988-7AF01

6FC4600-0AR04

6FC4600-0AR50

6FC5103-0AB01

QDM-9WD-110

QDM-9WD-120

QDM-9WD-121

SC-1200

SM0901

576744TA

576745TA

Hitachi

C 14C-1472DF

C 14с -1472D 1F

C-5470YE

CD1472D 1 м

CD1472D1M-2

CDT14111B

CDT14111B -8а

C 14C-1472DFA

TX1424AD

TX1425B

TX 1450A

TX1450AE

G E

44а 717111

44а 719977

44а 719978

44а 719979



Matsushita

KF-M7099H

TR-9DD1B

TR-9DK1

TR-9DK 1A

TR-9DK1B

TR-9DKYC

TR-9K1B

TX-901AB

TR-120S 9C

TX-1204

TX -1204AC

TX-1208AA

TX-1404

TX-1404AB

TX-1424

TX-1424AB

TX-1424AD

TX-1425B

TX-1450AB

TX-1450ABA

TX-1450AB5

TX-1450AE

Mazak

C-3240

C-3470

C-5470

CD1472D 1 м

CDT-14148B

MDT1283-B

MDT925PS

MDT962B

ME12-PDB

HM12-PDB

8DSP40

26S14O 19L

HEIDENHAIN

BC110B

BC120

BE211

BE411

TATUNG

CD14

CD14JBS

CD14JD

Totoku

MDT947B -1a

MDT947B-2B

MDT947B -3а



MDT947B-3B

MDT1283B

Toshiba

D 9 см -01a

D9mm -11а

D9MR -10а

D9MR-51B

D 14 см -01a

D14cm -06a

D15cm -04a

D15cm -06a

Magnetek

1051091000

14531400102
